[자체 엔진] Bgario

https://youtu.be/NDmYKdKEgfo





2박 3일 동안 만든 게임입니다.

첫째날은 4-5시쯤 시작했으니.. 1.5박 2.5일 입니다 ㅎㅎ

어쩌다보니 해본 적 없는 UI를 담당하게 되었습니다..하하



물체의 움직임에 대한 것도 제가 구현하긴 했지만,, 저의 첫 UI작업이었기에 UI위주로 작성했습니다

1. UI 이미지를 넣어보자

스크린 좌표계를 이용해서 UI를 배치했고, 절대 위치로 배치하면 윈도우가 움직일 때 이상하게 보여질 것이기 때문에

비율도 같이 넘겨서 배치했습니다.

float w = targetSize[0] * (winSize[0] / winWidth), h = targetSize[1] * (winSize[1] / winHeight);
float cx = winSize[0] * ratio[0], cy = winSize[1] * ratio[1];
float x0 = cx - w * 0.5f, y0 = cy - h * 0.5f;
float x1 = cx + w * 0.5f, y1 = cy + h * 0.5f;



2. 반응형 UI 제작

window size에서 React UI의 범위를 정하고, 이 안으로 마우스 커서가 들어오면 bool(true)값을 반환해

hovering을 처리했다.

inline bool CheckMouseOnUI(const UIReact& TestUIReact, float x, float y)
{
    return (x < TestUIReact.x1 && x > TestUIReact.x0) && (y < TestUIReact.y1 && y > TestUIReact.y0);
}

inline UIReact MakeRect(const float winSize[2], const float targetSize[2], const float ratio[2])
{
    // 하드 코딩 고치자
    float w = targetSize[0] * (winSize[0] / 1024);
    float h = targetSize[1] * (winSize[1] / 1024);
    float cx = winSize[0] * ratio[0];
    float cy = winSize[1] * ratio[1];

    UIReact r;
    r.x0 = cx - w * 0.5f; r.y0 = cy - h * 0.5f;
    r.x1 = cx + w * 0.5f; r.y1 = cy + h * 0.5f;
    return r;
}

아래 이미지를 사용해서 위치도 screen 배경 색에 닿아도 hovering되는 문제..!

target size를 만들어서 크기를 임의로 ㅈ박 3일 동안 만든 게임입니다.

첫째날은 4-5시쯤 시작했으니.. 1.5박 2.5일 입니다 ㅎㅎ

어쩌다보니 해본 적 없는 UI를 담당하게 되었습니다..하하

1. UI 이미지를 넣어보자

스크린 좌표계를 이용해서 UI를 배치했고, 절대 위치로 배치하면 윈도우가 움직일 때 이상하게 보여질 것이기 때문에

비율도 같이 넘겨서 배치했습니다.

float w = targetSize[0] * (winSize[0] / winWidth), h = targetSize[1] * (winSize[1] / winHeight);
float cx = winSize[0] * ratio[0], cy = winSize[1] * ratio[1];
float x0 = cx - w * 0.5f, y0 = cy - h * 0.5f;
float x1 = cx + w * 0.5f, y1 = cy + h * 0.5f;



2. Hovering

window size에서 React UI의 범위를 정하고, 이 안으로 마우스 커서가 들어오면 bool(true)값을 반환해

hovering을 처리했다.

inline bool CheckMouseOnUI(const UIReact& TestUIReact, float x, float y)
{
     return (x < TestUIReact.x1 && x > TestUIReact.x0) && (y < TestUIReact.y1 && y > TestUIReact.y0);
}

inline UIReact MakeRect(const float winSize[2], const float targetSize[2], const float ratio[2])
{
     // 하드 코딩 고치자
     float w = targetSize[0] * (winSize[0] / 1024);
     float h = targetSize[1] * (winSize[1] / 1024);
     float cx = winSize[0] * ratio[0];
     float cy = winSize[1] * ratio[1];

     UIReact r;
     r.x0 = cx - w * 0.5f; r.y0 = cy - h * 0.5f;
     r.x1 = cx + w * 0.5f; r.y1 = cy + h * 0.5f;
     return r;
}

아래 이미지를 사용해서 위치도 screen 배경 색에 닿아도 hovering되는 문제..!

이미지가 배경의 알파값이 0이기 때문에 UI 버튼 자체 크기는 작지만, 어쨌큰 전체키는 UI버튼 크기보다는 크다



이를 target size를 만들어서 크기를 임의로 조정해주었다.

이렇게 UI를 잘 만들었다





3. Shader 입히기

Shader Toy에서 간단하고 예쁜 shader가 있어서 이를 적용시켰다.

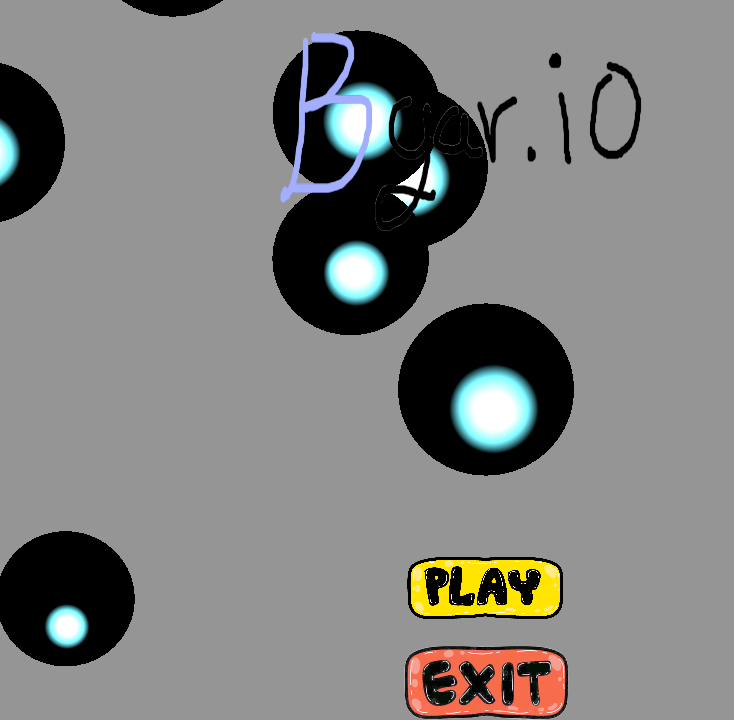

계속 중앙 정렬이 안되서 골치가 아팠는데,, glsl를 hlsl로 바꾸는 과정에서 texture sampling을 하는데

이때 좌표계 y값이 반전되어야하는 것을 신경쓰지 못해서 이상하게 렌더링되는 것이였다..



OpenGL/Shadertoy: Y=+1 이 화면 위쪽

DirectX: Y=+1 이 화면 아래쪽

float2 uv = input.uv;
float a = max(0.0f, 1.0f - distance(uv, float2(0.5f, 0.5f)) / 0.5f);

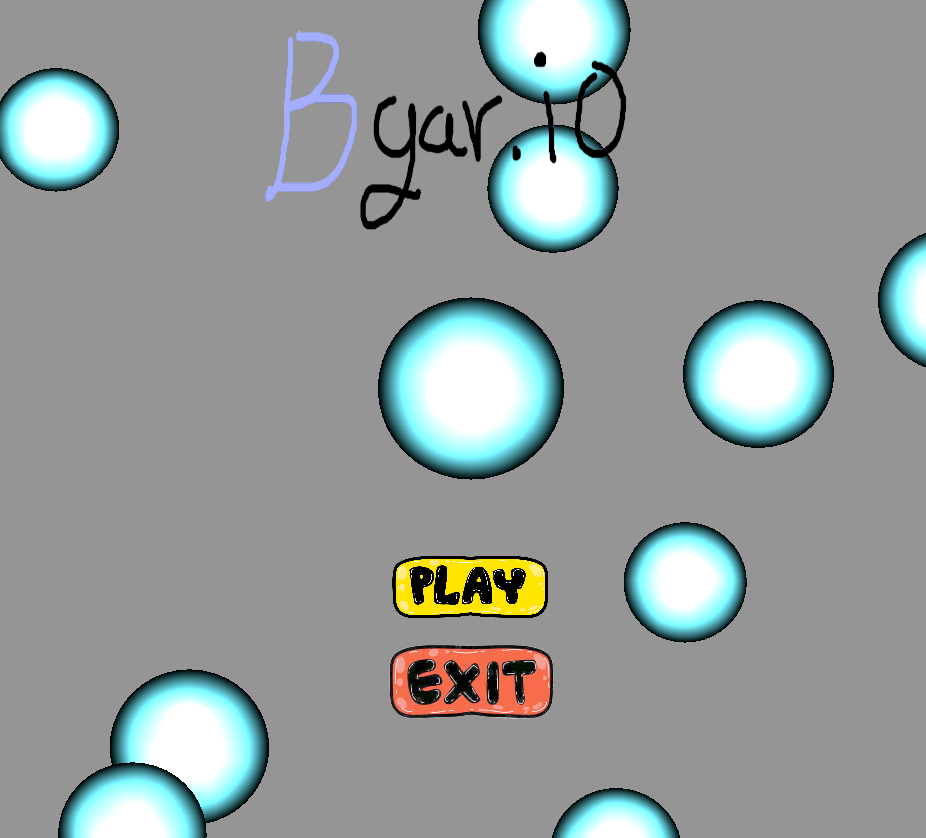

알파블렌딩을 하고, 파라매터 값도 잘 바꿔주면 예쁘게 잘 나온다.

여기서 구끼리 부딪히면서 먹을 때, Smooth blending이 일어났으면 좋겠다.

PS에서는 일렁이는 것을 처리하는 식 때문에, PS에서 하기에는 어려울 것 같아서

주면 Enemy나 Prey에 가까워지면 Vertex Position을 수정해서 빨려들어가는 것처럼 수정해주었다!
